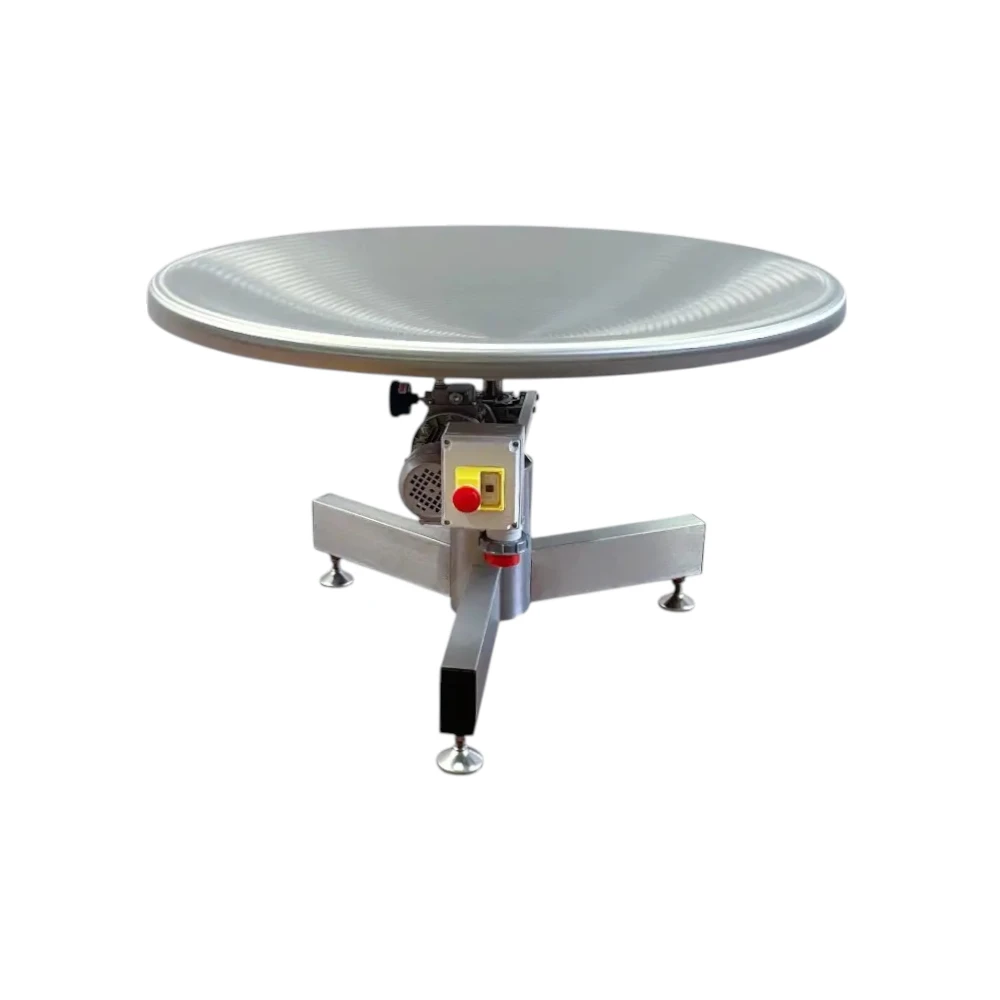

Table tournante concave démontable Ø 1200/1400
Table tournante concave démontable Ø 1200/1400
La table tournante concave est utilisée comme “station d’accumulation” pour récupérer les produits en sortie d’une goulotte ou d’un convoyeur, ou à la sortie de machines d’emballage.
Placée en fin de ligne de conditionnement, elle facilite la phase de déchargement du produit en simplifiant les opérations d’ensachage ou d’encaissement pour l’opérateur.
La forme de son plateau tournant permet aux produits de converger en glissant vers le centre.
Contrairement au modèle standard, elle se distingue par sa structure démontable, ce qui permet d’emballer plusieurs unités sur la même palette.
La réduction du volume d’emballage permet de diminuer les coûts de transport.
Son débattement est de +/- 60 mm au lieu de +/- 40 mm.
- Construction en acier inox aisi 304 satiné
- Diamètres de disques rotatifs disponibles : 800/ 1000/ 1200/ 1400 mm.
- Vitesse de rotation réglable de 3 > 14 tours/min. via motovariateur
- Tableau électrique équipé de bouton d’arrêt d’urgence, interrupteur magnétothermique, 16 A. 4 pôles CE
- Puissance installée 0,18 Kw - 380 V. triphasée / 220 V. monophasée, 50 Hz
- Hauteur bord disque du sol 810 mm. (standard)
- Pieds réglables en hauteur +/- 50 mm
- Construction conforme aux normes CE
Acier inoxydable
Construction entièrement en acier inox aisi 304 satiné
Motovariateur
Vitesse de rotation réglable de 3 > 14 tours/min. via motovariateur
Tableau électrique
Tableau électrique équipé de bouton d’arrêt d’urgence
Pieds réglables
Hauteur bord disque du sol 810 mm (standard).
Pieds réglables en hauteur +/- 50 mm.
Certificat CE
Manuel
Optional
• Parois latérales et/ou disque revêtus d’un matériau plastique gliassant
• Hauteur personnalisable sur demande
• Roues pivotantes en acier inoxydable avec système de blocage
• Déviateur réglable des produits en entrée
• Déviateur réglable des produits en sortie
• Système de déviation et d’alignement des produits en sortie
• Plan de chargement des produits en entrée
• Gloulotte produits entrée/sortie
• Variateur de fréquence pour démarrage et arrêt avec rampe d’accélération/décélération
• Carter de protection pour le réducteur
Déviateur et guides réglables en sortie avec goulotte
Le déviateur et ses guides réglables permettent la gestion et l’alignement de produits de différents diamètres.
Parois latérales et/ou disque revêtus de plastique
Le revêtement plastique est choisi pour améliorer la glisse de la surface.
Déviateur réglable en entrée
La lame à inclinaison réglable permet de diriger les produits vers le centre, créant ainsi l’espace nécessaire pour les nouveaux produits.
Table de chargement en entrée
La table est utilisée pour charger les produits par lots, optimisant le processus.
Goulotte entrée/sortie
La goulotte relie la table à la machine en amont ou en aval.
Variateur de fréquence
Permet un démarrage et un arrêt progressifs, évitant les mouvements brusques.
Carter de protection pour le réducteur
La structure protège le réducteur contre les éléments extérieurs.
Table Concave Démontable Ø 1200 / Ø 1400
La table concave modulaire Ø 1200 / Ø 1400 est conçue pour une utilisation dans les lignes de conditionnement et systèmes de fin de ligne du secteur alimentaire et de l’emballage, où sont requises efficacité opérationnelle, flexibilité d’installation et facilité de maintenance.
La surface concave favorise l’acheminement naturel des produits vers le centre de la table, facilitant les opérations de collecte, de tri et de manipulation par l’opérateur.
La structure modulaire et démontable constitue un avantage important en termes de logistique, de montage et d’adaptabilité aux espaces de production.
Disponible en diamètres Ø 1200 mm et Ø 1400 mm, la table s’intègre facilement aux machines de conditionnement automatiques et semi-automatiques, garantissant continuité de process et optimisation du flux de travail.
Fabriquée avec des matériaux adaptés à l’industrie alimentaire, la table assure robustesse, stabilité et facilité de nettoyage, conformément aux normes hygiéno-productives.
Types de produits traités
La table concave est idéale pour la manipulation de :
- emballages pillow-pack
- emballages doy-pack
- emballages sous vide
- emballages thermoscellés
- sachets et poches
- barquettes et boîtes
- produits de petites et moyennes dimensions
Caractéristiques de la table concave démontable
Par rapport à la table concave standard, la table concave modulaire offre une plus grande flexibilité opérationnelle et logistique.
- Structure modulaire et démontable
- Idéale pour l’achat de plusieurs unités
- Encombrement réduit et installation possible dans des zones à accès restreint
- Réduction des coûts de transport
- Réglage en hauteur avec course de ± 60 mm
| Diametro | Ø 1200, Ø 1400 |
|---|
